Thông số động cơ Eelctrical:
| Chế độ | Góc bước | Hiện tại (A) | Chống lại (Ω ±10%) | Điện cảm | Giữ | Động cơ | Mã hoá | Trọng lượng (kg) |
| (mH±20%) | mô-men xoắn (Nm) | chiều dài (mm) | Độ phân giải (PPR) | |||||
| 57HSE1N-D25 | 1,8° | 4.2 | 0,4 | 1,2 | 1,2 | 88 | 1000 | 0,9 |
| 57HSE2N-D25 | 1,8° | 4.2 | 0,5 | 1,8 | 2 | 108 | 1000 | 1,3 |
| 57HSE3N-D25 | 1,8° | 4 | 0,9 | 4 | 3 | 144 | 1000 | 1,9 |
NSkích thước otor:mm
Đường cong mô-men xoắn / tần số
Đặc trưng:
1. Sửa lỗi vị trí và không bao giờ mất bước
2. Phản ứng nhanh và tăng tốc hoàn hảo, Mô-men xoắn cao ở tốc độ cao
3. Điều chỉnh dòng điện tự động dựa trên tải, nhiệt độ tăng thấp hơn
4. Chức năng bảo vệ quá dòng, quá áp và siêu chênh lệch vị trí
5. Tần số đáp ứng xung có thể đạt 200KHZ
6. Lựa chọn 16 loại vi bước, cao nhất 51200 bước / vòng quay
7. Hỗ trợ giao thức modbus RTU trên RS232, điều khiển vị trí và tốc độ điều khiển bằng truyền thông;

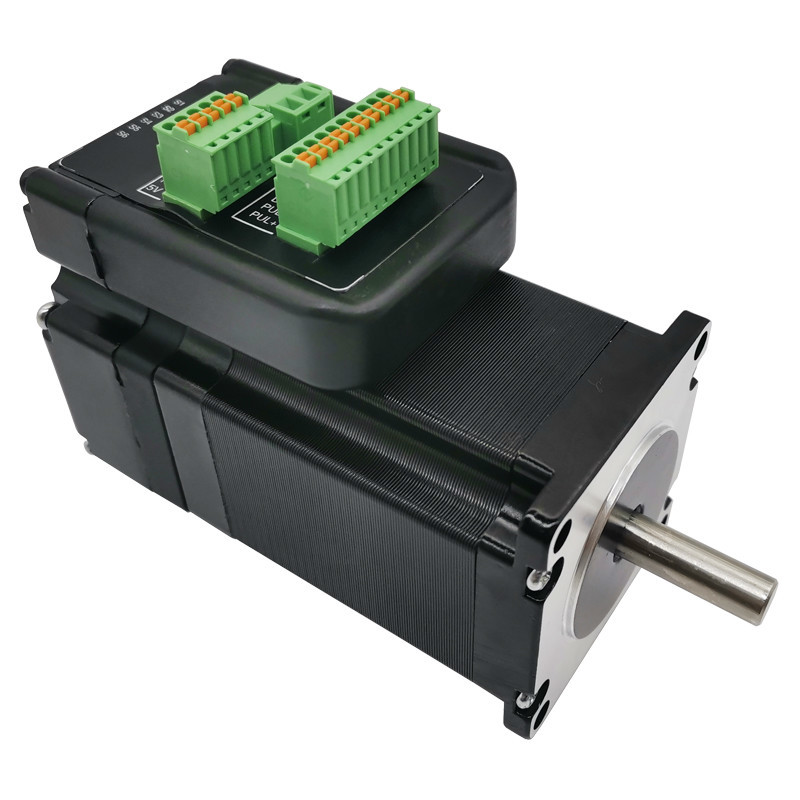

8. Ổ đĩa nema 23 series 2N.m tích hợp động cơ bước vòng kín
9. Dải điện áp: DC24V ~ 48V
Lựa chọn bước nhỏ:
| Micorstep / vòng quay | SW3 | SW4 | SW5 | SW6 |
| Mặc định (400) | trên | trên | trên | trên |
| 800 | tắt | trên | trên | trên |
| 1600 | trên | tắt | trên | trên |
| 3200 | tắt | tắt | trên | trên |
| 6400 | trên | trên | tắt | trên |
| 12800 | tắt | trên | tắt | trên |
| 25600 | trên | tắt | tắt | trên |
| 51200 | tắt | tắt | tắt | trên |
| 1000 | trên | trên | trên | tắt |
| 2000 | tắt | trên | trên | tắt |
| 4000 | trên | tắt | trên | tắt |
| 5000 | tắt | tắt | trên | tắt |
| 8000 | trên | trên | tắt | tắt |
| 10000 | tắt | trên | tắt | tắt |
| 20000 | trên | tắt | tắt | tắt |
| 40000 | tắt | tắt | tắt | tắt |
Sơ đồ hệ thống dây điện:
Một loạt các ứng dụng:
Động cơ bước của chúng tôi được sử dụng rộng rãi trong máy khắc, máy cắt, máy dệt, máy in 3D, thiết bị y tế, thiết bị chiếu sáng sân khấu, robot, máy CNC, đài phun nhạc và các thiết bị tự động công nghiệp khác.
