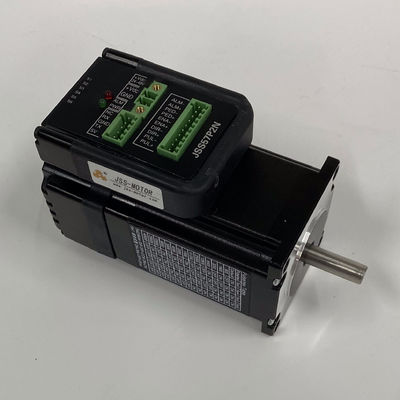

Nema 23 Động cơ bước tích hợp 2N.M với Động cơ servo bước mã hóa
Động cơ bước tích hợp vòng kín Nema 23:
Đặc trưng:
1. Tích hợp động cơ và trình điều khiển, kết nối dây dễ dàng hơn
2. Sửa lỗi vị trí và không bao giờ mất bước
3. Phản ứng nhanh và tăng tốc hoàn hảo, mô-men xoắn cao ở tốc độ cao
4. Dòng điện tự động có thể điều chỉnh dựa trên tải, nhiệt độ tăng thấp hơn
5. Chức năng bảo vệ quá dòng, quá áp và vị trí cực kỳ chênh lệch
6. Tần số đáp ứng xung có thể đạt 200KHZ
7. Lựa chọn 16 loại bước vi mô, cao nhất 51200 bước / vòng quay
8. Dải điện áp: DC24V-48V
9. Mô-men xoắn giữ: 2N.m
10. Dòng mã hóa: 1000PPR
11. Kích thước khung: 57 * 57mm
Môi trường hoạt động và các thông số kỹ thuật khác
Thông số điện:
| Người mẫu | góc bước | hiện tại (A) | điện trở (Ω) | điện cảm (mH) | mô-men xoắn giữ (Nm) | chiều dài động cơ (mm) | dòng mã hóa (ppr) | trọng lượng (kg) |
| JSS57P1N | 1,8 ° | 4.2 | 0,4 | 1,2 | 1,2 | 56 | 1000 | 1 |
| JSS57P2N | 1,8 ° | 4.2 | 0,5 | 1,8 | 2 | 76 | 1000 | 1,3 |
| JSS57P3N | 1,8 ° | 4 | 0,7 | 3 | 3 | 112 | 1000 | 2 |
Sử dụng môi trường và các thông số
| Phương pháp làm mát | Làm mát tự nhiên hoặc tản nhiệt bên ngoài | |
| Môi trường sử dụng | Sử dụng dịp | Cố gắng tránh bụi, dầu và khí ăn mòn |
| Nhiệt độ | 0 ~ 40 ℃ | |
| Độ ẩm | 40 ~ 90% RH | |
| Rung động | 5,9m / s2Max | |
| Nhiệt độ bảo quản | -20 ℃ ~ 80 ℃ | |
Kích thước động cơ:
Đường cong mô-men xoắn:
Lựa chọn bước nhỏ:
| Micorstep / vòng quay | SW3 | SW4 | SW5 | SW6 |
| Mặc định (400) | trên | trên | trên | trên |
| 800 | tắt | trên | trên | trên |
| 1600 | trên | tắt | trên | trên |
| 3200 | tắt | tắt | trên | trên |
| 6400 | trên | trên | tắt | trên |
| 12800 | tắt | trên | tắt | trên |
| 25600 | trên | tắt | tắt | trên |
| 51200 | tắt | tắt | tắt | trên |
| 1000 | trên | trên | trên | tắt |
| 2000 | tắt | trên | trên | tắt |
| 4000 | trên | tắt | trên | tắt |
| 5000 | tắt | tắt | trên | tắt |
| 8000 | trên | trên | tắt | tắt |
| 10000 | tắt | trên | tắt | tắt |
| 20000 | trên | tắt | tắt | tắt |
| 40000 | tắt | tắt | tắt | tắt |
Sơ đồ hệ thống dây điện:
Chúng tôi sử dụng nguyên liệu chất lượng cao để đảm bảo chất lượng động cơ, hiệu suất tốt hơn, tuổi thọ sử dụng lâu dài:
Các ứng dụng:
Động cơ bước được ứng dụng rộng rãi trong máy khắc, máy dệt, máy in 3D, dụng cụ y tế, thiết bị ánh sáng sân khấu, robot, CNC, đài phun nhạc và các thiết bị tự động công nghiệp khác.
