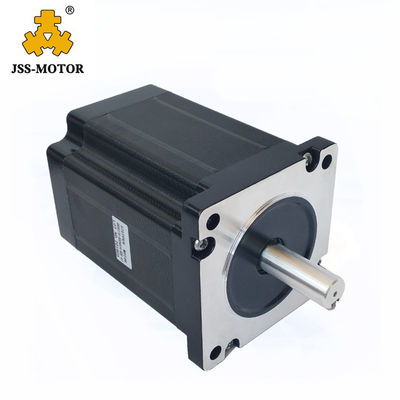

86HS118-6004 Nema 34 86HS118 Động cơ bước hỗn hợp động cơ bước 8,5Nm
Đặc điểm chung
| Bước góc | 1,8 ° |
| Nhiệt độ tăng | Tối đa 80 ℃ |
| Nhiệt độ môi trường | -20 ℃ Tối đa∼ + 50 ℃ |
| Vật liệu chống điện | 100M ΩMin., 500VDC |
| Độ bền điện môi | 500VAC trong 1 phút |
| Shaft Radial Play | 0,02Max (tải 450g) |
| Trục chơi trục | 0,08Max (tải 450g) |
| Tối đaLực lượng hướng tâm | 220N (20mm tính từ mặt bích) |
| Tối đaLực lượng Asial | 60N |
Đặc điểm kỹ thuật điện:
| Mô hình không | Bước góc(°) | Điện áp định mức(V) | Đánh giá hiện tại (MỘT) | Chống pha(Ω) | Điện cảm pha (mH) | Mô-men xoắn giữ (Kg.cm) | Mô-men xoắn phát hiện (tối đa g.cm) | Quán tính rôto (g.cm²) | Chiều dài động cơ (mm) | Khách hàng tiềm năng. | Trọng lượng động cơ(Kilôgam) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1.1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS68-4004 | 1,8 | 1,3 | 4 | 0,33 | 1,6 | 35 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-4204 | 1,8 | 1,9 | 4.2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-6008 | 1,8 | 3.0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | số 8 | 2.3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2.0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | số 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | số 8 | 3.2 |
| 86HS118-6004 | 1,8 | 3.6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1,8 | 3,4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 156 | số 8 | 3.7 |
| 86HS156-5504 | 1,8 | 3,9 | 5.5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1,8 | 3.6 | 6.2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | số 8 | 5.5 |
| Trên đây chỉ dành cho các sản phẩm đại diện, các sản phẩm có yêu cầu đặc biệt có thể được thực hiện theo yêu cầu của khách hàng. | |||||||||||
Kích thước: Sơ đồ dây:
(Đơn vị = mm)
L1 và L2 có thể tùy chỉnh theo yêu cầu của khách hàng.
Một loạt các ứng dụng:
Động cơ bước của chúng tôi được sử dụng rộng rãi trong máy khắc, máy cắt, máy dệt, máy in 3D, thiết bị y tế, thiết bị chiếu sáng sân khấu, robot, máy CNC, đài phun nhạc và các thiết bị tự động công nghiệp khác.
