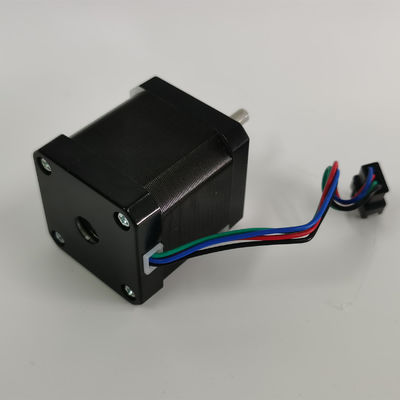

Động cơ bước lai NEMA 17 12VDC 4.2kg.cm Chiều dài 40mm lưỡng cực
Đặc trưng:
1. kích thước nhỏ, lưu trữ và đặt thuận tiện.
2.Tốc độ đều và không bị mất bước.
3. nó là một động cơ bước lưỡng cực.
4. tốc độ quay ổn định và tiếng ồn thấp.
5. làm bằng vật liệu chất lượng cao cho độ bền.
Sự miêu tả:
1. đặc tính ổn định, độ tin cậy cao.
2. dễ dàng cài đặt và thay thế.
Thông số kỹ thuật:
Chất liệu: Kim loại
Màu đen
Góc bước (Hộp số W / O): 1,8 °
Mô-men xoắn giữ: 4,2kg.cm
Đánh giá hiện tại / pha: 0,4A
Chống pha: 30ohms
Điện áp đề xuất: 12-24V
Điện cảm: 60mH ± 20% (1KHz)
Trục tải trọng trục tối đa: 50N
Trục tải xuyên tâm tối đa: 100N
Các ứng dụng:
Động cơ bước được áp dụng rộng rãi trong Máy in 3D, bộ định tuyến cnc mini, máy khắc, máy dệt, thiết bị y tế, thiết bị ánh sáng sân khấu, robot, bộ định tuyến CNC, đài phun nhạc và các thiết bị tự động công nghiệp khác.
Các sản phẩm chính của chúng tôi bao gồm từ kích thước NEMA 8, NEMA11, NEMA14, NEMA16, NEMA17, NEMA 23, NEMA24, NEMA 34, NEMA 42, động cơ bước lai dòng NEMA52, và động cơ bước tuyến tính có kích thước thay đổi, động cơ bước có giảm tốc, động cơ bước có phanh.Và chúng tôi có các sản phẩm về hệ thống servo dễ dàng với các kích thước nema17, nema23, nema24 và nema34.Ngoài ra, chúng tôi có thể sản xuất trình điều khiển phù hợp cho tất cả các động cơ.Và chúng tôi luôn nghiên cứu và phát triển các sản phẩm mới.
Động cơ bước lai 2 pha 1.8 ° NEMA 17
Sự chỉ rõ:
| Step Angel | 1,8 ° |
| Nhiệt độ tăng | 80 ℃ |
| Nhiệt độ môi trường | -20 ℃ Tối đa ~ + 50 ℃ |
| Kháng cách ly | 100MΩ tối thiểu, 500VDC |
| Độ bền điện môi | 500VAC trong 1 phút |
| Shaft Radial Play | Tối đa 0,02 (tải 450g) |
| Trục chơi trục | Tối đa 0,08 (tải 450g) |
| Tối đaLực lượng hướng tâm | 75N (20mm tính từ mặt bích) |
| Tối đaLực dọc trục | 15N |
Thông số kỹ thuật Điện:
| Mô hình không | Góc bước (°) | Điện áp định mức (V) | Đánh giá hiện tại (A) | Điện trở pha (Ω) | Điện cảm pha (mH) | Mô-men xoắn giữ (Kg.cm) | Mô-men xoắn phát hiện (tối đa g.cm) | Quán tính rôto (g.cm²) | Chiều dài động cơ (mm) | Khách hàng tiềm năng. | Trọng lượng động cơ (Kg) |
| 42HS40-0404 | 1,8 |
12.0 |
0,4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5,4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1684 | 1,8 | 2,8 | 1,68 | 1,68 | 3,4 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3,4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4.0 | 1,2 | 3,3 | 3.5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
Kích thước:
