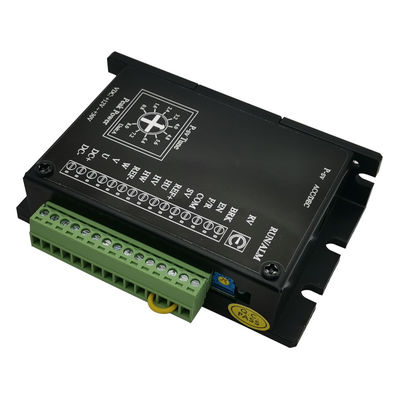

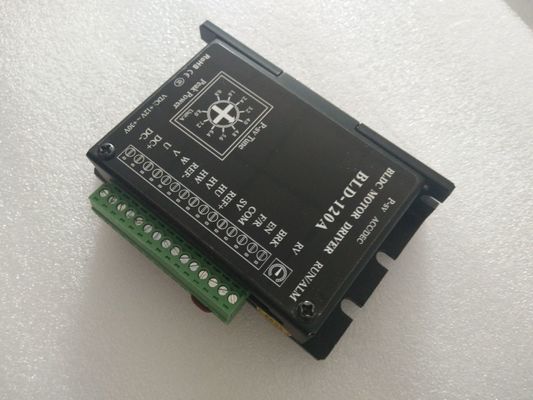

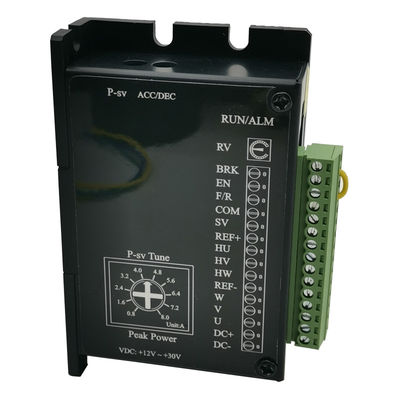

MÁY CNC XE AVG Trình điều khiển động cơ Dc không chổi than BLD-120A 12-24V 20000 vòng / phút Hỗ trợ động cơ BLDC màu đen
Thông số điện:
| Tham số | Min | Đã đánh giá | Max | Đơn vị |
| Góc hội trường động cơ | 120 ° / 240 ° | |||
| Điện áp đầu vào DC | 12 | 24 | 30 | V |
| Thúc đẩy sản lượng hiện tại | 0 | 5 | số 8 | MỘT |
| Tốc độ động cơ áp dụng | 0 | 20000 | vòng / phút | |
| Điện áp tín hiệu hội trường | 4,5 | 5 | 5.5 | V |
| Hội trường tín hiệu hiện tại | 20 | mA | ||
| Chiết áp bên ngoài | 10k | Ω | ||
| Định nghĩa cờ | |
| DC + / DC- | Đầu vào nguồn DC (DC24V ~ DC48V) tích cực và tiêu cực không đảo ngược |
| U, V, W | dây dẫn động cơ (dòng dày kết nối U, V, W) |
| Hu, Hv, Hw | Đường tín hiệu hội trường (chọn mỏng Hu, Hv, Hw) |
| REF + | Bộ nguồn tích cực Hall (cấp nguồn cho động cơ Hall + 5V) |
| REF- | Bộ nguồn âm hội trường - (Nối đất hội trường với cổng này) |
| VCC | chiết áp bên ngoài cổng nguồn (không phải mạch điện bên ngoài khác, chỉ có thể sử dụng chiết áp) |
| SV | đầu nối chiết áp bên ngoài (xem hướng dẫn điều khiển tốc độ) |
| COM | Cổng công cộng (mức thấp) |
| NS | chỉ đường: Để lại hoặc chuyển tiếp cao và đảo ngược thấp |
| EN | Kích hoạt: Dừng / chạy Cao / Thấp |
| BRK | phanh nhanh: Dừng / chạy cao / thấp |
| TỐC ĐỘ, VẬN TỐC | cổng đầu ra tín hiệu tốc độ |
| BÁO THỨC | cổng đầu ra tín hiệu báo động |
Trình điều khiển dc không chổi than:
Đặc trưng:
Cài đặt thời gian tăng tốc / giảm tốc
Tối đa hóa cài đặt đầu ra hiện tại
Mô-men xoắn động cơ giữ
Khởi động lại
Các chỉ báo cảnh báo khác nhau
Kiểm soát tốc độ chiết áp bên trong
Điều chỉnh tốc độ tín hiệu tương tự bên ngoài
Kiểm soát tốc độ PWM
Kích thước:
