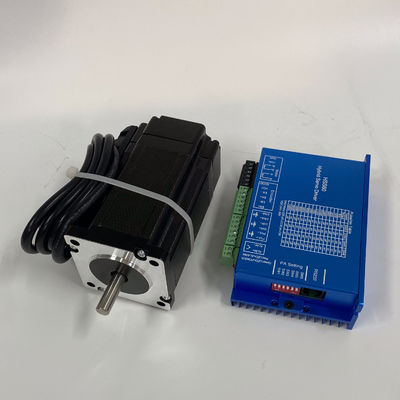

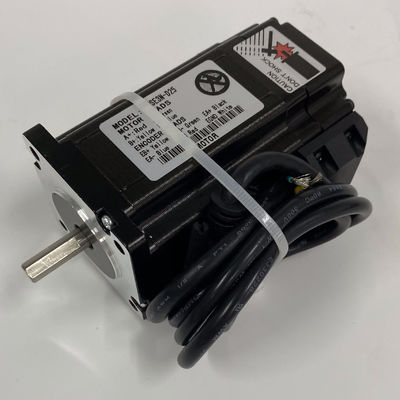

NEMA 23 ĐÃ ĐÓNG CỬA HỆ THỐNG ĐỘNG CƠ STEPPER ĐÓNG CỬA-BỘ DỊCH VỤ HYBRID 2M
Kích thước: 57 * 57mm
Pha số: 2 pha
Mô-men xoắn giữ: 2N.m
Dòng mã hóa: 1000ppr

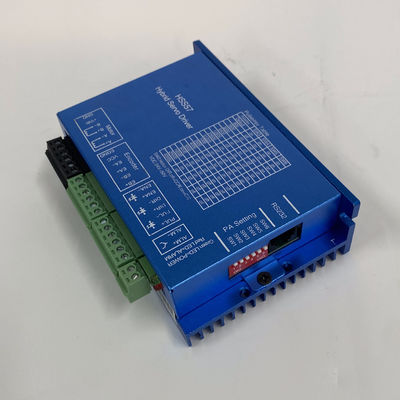

Trình điều khiển phù hợp: HSS57
Động cơ bước và trình điều khiển vòng kín
Tiếng ồn thấp, đặc tính động tốt, chất lượng tốt và đáng tin cậy.Tốc độ phản hồi động tương tự với động cơ servo, nhưng rẻ hơn động cơ servo.
Đặc trưng:
Động cơ bước hệ thống vòng kín, không bao giờ bị mất bước.
Cải thiện mô-men xoắn đầu ra của động cơ và tốc độ làm việc.
Điều chỉnh dòng điện tự động dựa trên tải, nhiệt độ tăng thấp hơn.
Thích hợp cho mọi điều kiện tải cơ học (bao gồm puli và bánh xe đai có độ cứng thấp), không cần điều chỉnh thông số khuếch đại.
Động cơ hoạt động êm ái và độ rung thấp, hiệu suất động lực học cao khi tăng giảm tốc.
Không rung từ tốc độ cao đến tốc độ 0
Truyền động động cơ bước vòng kín nema 23 series 2N.m.
Tần số đáp ứng xung có thể đạt 200KHZ
Lựa chọn 16 loại bước vi mô, 51200 bước vi / vòng quay cao nhất.
Dải điện áp: DC24V ~ 50V
Bảo vệ quá dòng, quá áp và vị trí cực kỳ chênh lệch
Thông số điện:
| Chế độ | Góc bước | Hiện tại (A) | Điện trở (Ω ± 10%) |
Điện cảm (mH ± 20%) |
Giữ mô-men xoắn (Nm) |
Chiều dài động cơ (mm) |
Mã hoá Độ phân giải (PPR) |
Trọng lượng (kg) |
người lái xe suitbale |
| 42HSE05N-D24 | 1,8 ° | 1,5 | 2,8 | 5.5 | 0,55 | 48 | 1000 | 0,45 | HSS42 |
| 57HSE2N-D25 | 1,8 ° | 4.2 | 0,5 | 1,8 | 2 | 76 | 1000 | 1,15 | HSS57 |
| 60HSE3N-D25 | 1,8 ° | 5 | 0,45 | 1,8 | 3 | 88 | 1000 | 1.55 | HSS60 |
| 86HSE4N-BC38 | 1,8 ° | 6.0 | 0,45 | 3.7 | 4,5 | 82 | 1000 | 2,65 | HSS86, HSS758 |
| 86HSE8N-BC38 | 1,8 ° | 6.0 | 0,44 | 3.7 | 8.5 | 118 | 1000 | 4.0 | HSS86, HSS758 |
| 86HSE12N-BC38 | 1,8 ° | 6.0 | 0,45 | 5.2 | 12 | 156 | 1000 | 5,65 | HSS86, HSS758 |
| 110HCE12N-B39 | 1,2 ° | 4.2 | 1,2 | 13 | 12 | 139 | 1000 | số 8 | 3HSS2260 |
| 110HCE16N-B39 | 1,2 ° | 6.4 | 0,9 | 9.5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1,2 ° | 4.2 | 1,88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1,2 ° | 8.5 | 0,93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1,2 ° | 8.5 | 1,82 | 18,5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
Kích thước động cơ:
Kích thước trình điều khiển:
Đường cong mô-men xoắn / tần số:
Thông số điện
| Dải điện áp | DC24 ~ 50V |
| Dòng điện cao nhất | Đỉnh 6.0A (thay đổi hiện tại theo tải) |
| Đầu vào logic hiện tại | 7 ~ 20mA |
| tần số | 0 ~ 200KHz |
| Động cơ phù hợp | 42HSE05N |
| Dòng mã hóa | 2500 |
| Vật liệu chống điện | > = 500MΩ |
Thông số môi trường
| Phương pháp làm mát | Tự nhiên hoặc tản nhiệt | |
|
Điều hành Môi trường |
Các dịp hoạt động | cố gắng tránh bụi, dầu, khí ăn mòn |
| Nhiệt độ hoạt động | 0 ~ 50 ℃ | |
| Hoạt động ẩm | 40 ~ 90% RH | |
| sự phá trinh | 5,9m / s²Max | |
| Nhiệt độ bảo quản | -20 ℃ ~ 65 ℃ | |
| Trọng lượng | Khoảng 300g | |
Chúng tôi sử dụng nguyên liệu chất lượng cao để đảm bảo chất lượng động cơ, hiệu suất tốt hơn, tuổi thọ sử dụng lâu dài:
Các ứng dụng:
Động cơ bước được ứng dụng rộng rãi trong máy khắc, máy dệt, máy in 3D, dụng cụ y tế, thiết bị ánh sáng sân khấu, robot, CNC, đài phun nhạc và các thiết bị tự động công nghiệp khác.
