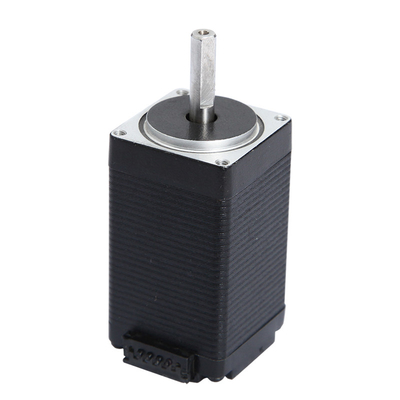

Động cơ bước chia mỗi vòng quay đầy đủ thành một số bước có kích thước bằng nhau.Còn được gọi là động cơ bước hoặc động cơ bước, động cơ DC không chổi than 2 pha này cung cấp khả năng định vị tải nhanh chóng, chính xác và mô-men xoắn giữ đặc biệt ở bất kỳ bước gia tăng nào này.Mỗi bước đại diện cho 1,8 ° hoặc 200 bước cho mỗi vòng quay.Khi sử dụng bộ truyền động vi bước, mỗi bước 1,8 ° có thể được chia thành các bước nhỏ hơn nữa để đạt được hiệu suất định vị gần giống như servo — mà không cần thiết bị phản hồi phức tạp hoặc hệ thống điều khiển vòng kín.
Đặc điểm kỹ thuật động cơ
| Model Không | Bước góc(°) | Điện áp định mức(V) | Đánh giá hiện tại(Một) | Chống pha(Ω) | Điện cảm pha (mH) | Mô-men xoắn giữ (g.cm) | Quán tính rôto (g.cm²) | Chiều dài động cơ (mm) | Khách hàng tiềm năng. | Trọng lượng động cơ(g) |
| 20HS28-0204 | 1,8 | 4,6 | 0,2 | 23 | 8.2 | 140 | 2,5 | 28 | 4 | 50 |
| 20HS30-0506 | 1,8 | 5,75 | 0,5 | 11,5 | 1,7 | 180 | 2,8 | 30 | 6 | 60 |
| 20HS33-0604 | 1,8 | 3,9 | 0,6 | 4,5 | 1,6 | 180 | 3.2 | 33 | 4 | 70 |
| 20HS38-0604 | 1,8 | 6 | 0,6 | 10 | 5.5 | 260 | 3.6 | 38 | 4 | 80 |
| 20HS42-0804 | 1,8 | 1,2 | 0,8 | 1,5 | 5,4 | 300 | 4 | 42 | 4 | 90 |
Đặc điểm kỹ thuật vít chì
| Đường kính | Khoảng cách dẫn mm | Khởi đầu | Bước dài mm | Động cơ áp dụng |
| M5 | 1,6 | 2 | 0,008 | 20HSL-E |
| Tr5 * 2 | 2 | 2 | 0,01 | 20HSL-E |
| Tr6.5 | 3 | 2 | 0,015 | 20HSL-E |
Kích thước động cơ
.
