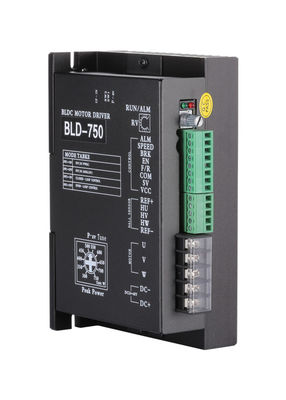

750W Trình điều khiển động cơ Dc không chổi than MAX 25A 20000RPM Điều khiển vòng lặp đóng / mở
Trình điều khiển dc không chổi than:
Đặc trưng:
BLD-750 Thích hợp cho DC ba pha có công suất 750W trở xuống Động cơ không chổi than.Sản phẩm này được thiết kế với công nghệ điều khiển DSP tiên tiến, với mô-men xoắn cao, tiếng ồn thấp và độ rung thấp. Tính năng khởi động và dừng nhanh.Đồng thời, nó có PID hiện tại và tốc độ điều khiển vòng kín, quá áp, dưới điện áp, quá dòng, quá nhiệt, v.v. Chức năng bảo vệ.Thực hiện điều chỉnh tốc độ bằng tay và điều chỉnh tốc độ điện áp tương tự trên máy tính, tốc độ tần số xung máy tính trên là sự thống nhất hoàn hảo của việc điều chỉnh.
Thông số điện:
| Tham số | Min | Đã đánh giá | Max | Đơn vị |
| Góc hội trường động cơ | 120 ° / 240 ° | |||
| Điện áp đầu vào DC | 18 | 48 | 52 | V |
| Thúc đẩy sản lượng hiện tại | - | - | 25 | MỘT |
| Tốc độ động cơ áp dụng | - | - | 20000 | vòng / phút |
| Điện áp tín hiệu hội trường | - | - | 5 | V |
| Hội trường tín hiệu hiện tại | 20 | mA | ||
| Chiết áp bên ngoài | 10k | Ω | ||
| Dấu hiệu | Phần cuối | Nội dung |
| Đầu ra dấu hiệu |
ALM | Động cơ hoặc trình điều khiển điều khiển tín hiệu đầu ra tín hiệu lỗi, thường là 5V, và mức là 0V khi sự cố xảy ra. |
| TỐC ĐỘ, VẬN TỐC | Tương ứng với tốc độ hoạt động của động cơ sẽ xuất ra tần số xung tương ứng.Với SPEED-OUT, tốc độ của động cơ có thể được tính toán. Công thức tính là: N (vòng / phút) = (F / P) * 60/3 F: Tần số xung đầu ra (HZ); P: Lôgarit cấp động cơ ； N: Tốc độ động cơ Ví dụ: động cơ 4 cực F = 1 giây / 2ms = 500Hz N (vòng / phút) = (500/4) * 60/3 = 2500 |
|
| Điều khiển dấu hiệu |
BRK | Khi các đầu cuối BRK và COM bị ngắt kết nối hoặc đầu vào mức cao, phanh động cơ dừng lại.Khi động cơ bị chập hoặc ở mức thấp, động cơ chạy. |
| EN | Khi ngắt kết nối đầu cuối EN khỏi đầu cuối COM hoặc đầu vào mức cao là đầu vào, động cơ dừng chậm.Khi ngắn mạch hoặc đầu vào mức thấp được sử dụng, động cơ chạy. |
|
| NS | Khi đầu cuối F / R bị ngắn mạch với đầu cuối COM hoặc đầu vào mức cao, động cơ quay về phía trước và khi ngắn mạch hoặc đầu vào mức thấp được sử dụng, động cơ đảo chiều. |
|
| COM | Cổng công cộng (mức tham chiếu OV) | |
| SV | ① chiết áp tốc độ bên ngoài ② đầu vào tín hiệu tương tự bên ngoài ③ đầu vào tần số xung | |
| VCC | Giao diện chiết áp bên ngoài | |
| Tín hiệu hội trường | REF + | Động cơ không chổi than DC Bộ nguồn tín hiệu Hall. |
| HU | Động cơ không chổi than DC Tín hiệu hội trường HU. | |
| HV | Động cơ không chổi than DC Tín hiệu hội trường HV. | |
| HW | Động cơ không chổi than DC Tín hiệu Hall HW. | |
| REF- | Tín hiệu Hall động cơ không chổi than DC được nối đất. | |
| Động cơ sự liên quan |
U | Động cơ không chổi than DC pha U. |
| V | Động cơ không chổi than DC pha V. | |
| W | Động cơ không chổi than DC pha W. | |
| Quyền lực sự liên quan |
DC- | Nguồn DC đầu vào cực âm. |
| DC + | Đầu vào nguồn DC là tích cực.(Dải điện áp DC24V-DC52V) |
Kích thước:
